Home > Hot Chamber > SDH-35A




항상 안정된 고속사출을 얻을 수 있는 사출전용 Accumulator 설치.
고정밀, 고강성의 Die Plate와 Toggle기구로 내구성 및 안전성을 높여 고정도, 고품질의 제품을 얻을 수 있게 설계 되었습니다.
형체부의 이동이 쉽게 설계되어 박힌 Sprue 제거 및 Nozzle막힘을 방지하여 생산성을 높였습니다.
Melting Pot와 Goose Neck는 분리방식으로 쉽게 교환할 수 있습니다.
베인형 펌프를 사용하여 장시간 사용 및 에너지 효율이 뛰어난 회로를 채택하였습니다.
Program Logic Controller를 채택 작동 상태를 한 눈에 확인할 수 있습니다. (Operation Display 채택)




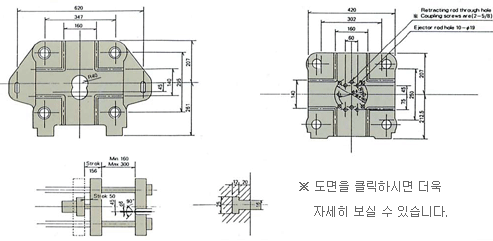

구분
명칭
단위
 범위
형제측
(DIE LOCKING DEF)		 형체결력
(LOCKING FORCE)		 TON 35
타이바외경
(TIE BAR DIAMETER)		 M/M 45
다이스토로크
(DIE STROKE)		 M/M 155
타이바간격
(TIEBARS BETWEEN SPACE)		 (W*H)
M/M		 302~250
다이두계
(DIE HEIGHT)
MIN*MAX 		M/M 160~300
사출력
(INJECTION FORCE)		 TON 3.3
사출력
(INJECTION DEP)
사출스트로크
(PLINGER STROCK)(S)
M/M
 100
피스톤외경
(PLUNGER DIAMETER(S.T.D)		 ΦM/M 45
총사출량
(THEORY SHOT WEIGHT)		 (WO)g 1065
WO=π/4*D2*S*6.7
(AT MOLTEN METAL)
실사출량
(EFFECTIVE SHOTWEIGHT)
W=WO*(0.3~0.5) 		(W)g 320~500
도가니용량
(MEL TING POT CAPACITY)		 Kg 150
노즐위치
(NOZZLE POSITION)		 M/M -45
주조압력
(INJECTION PRESURE)		 (MAX)
Kg/C
M2 		210
주조면적
(INJECTION AREA)		 (MAX)
CM2 		167
