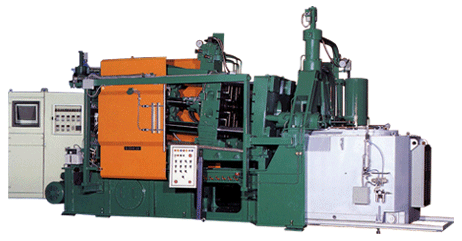

> Hot Chamber > SDH-250,350 |
|
|
|
| |
|
|
| |
 |
|
 |
민감한 센서와 정확한 콘트롤러는
Die-Casting의 안전성과 다양한 구조의 Casting에 적합합니다. |
|
당사의 독특한 LOGIC VALVE를 사용 SLOW
SPEED에서 HIGH SPEED로 2단 변화 할 수 있게 설계 되었습니다. |
|
고정밀, 고강성의 Die Plate와 Toggle기구로
내구성 및 안전성을 높여 고정도, 고품질의 제품을 얻을 수 있게 설계 되었습니다. |
|
형체부의 이동이 쉽게 설계되어 박힌 Sprue 제거
및 Nozzle막힘을 방지하여 생산성을 높였습니다. |
|
GOOSE NECK는 특수 내열강 단조품으로 가공하여
내식, 내열에 강한 제품을 사용하였습니다. |
|
4단 변화의 압력으로 에너지
효율이 타 기계에 30%의 동력손실을 막았습니다. |
|
Program Logic Controller를
채택 작동 상태를 한 눈에 확인할 수 있습니다. (Operation Display
채택) |
|
| |
| 구분 |
|
SDH-250 |
SDH-350 |
| DIE LOCKING
DEP |
|
|
|
| LOCKING FORCE
|
TON |
250 |
350 |
| TIE BAR DIAMETER
|
mm |
110 |
125 |
| DIE
STROKE |
mm |
370 |
420 |
| SPACE BETWEEN
TIE BARS |
mm |
550X550 |
600X600 |
| DIE HEIGHT(MINXMAX) |
mm |
300X600 |
300X700 |
| INJECTION DEP
|
|
|
|
| INJECTION FORCE
|
TON |
12 |
16 |
| PLUNGER STROKE
|
mm |
190 |
230 |
| PLUNGER DIAMETER(S.T.D) |
mm |
60,70,80 |
70,80,90 |
| NOZZLE POSITION
|
mm |
0,-125 |
0,-125 |
| CASTING CYCLE(DRY)PER
SEC |
sec |
10 |
10 |
| EJECTER DEP
|
|
|
|
| EJECTER FORCE
|
TON |
17 |
23 |
| EJECTER
STROCK |
mm |
80 |
90 |
| NOZZLE
CLAMP |
|
|
|
| CLAMPING
FORCE |
|
9 |
13 |
| CLAMP
STROCK |
|
220 |
230 |
| OTHER
DEP |
|
|
|
| OUT
PUT OF PUMP MOTER |
KW |
22.5 |
30 |
| MACHINE
DIMENSION(LXWXH) |
mm |
4,900X2,00X2,700 |
6,000X2,100X3,200 |
| MACHINE
WEIGHT(APPROX) |
TON |
18 |
21 |
|
|
|
|
 |
|
|
 |
|
|
